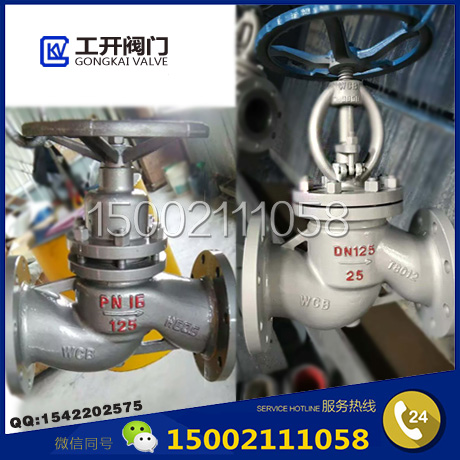

柱塞閥和截止閥的區別
2024/1/23 14:40:43??????點擊：
一、柱塞閥和截止閥的結構區別：
1）柱塞閥的結構：
柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過柱塞閥的閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。
2）截止閥的結構：
截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。
二、柱塞閥和截止閥的工作原理區別：
（1）柱塞閥的工作原理：
柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥； 開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。
（2）截止閥的工作原理：
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
法蘭柱塞閥U41SM-16C，U11SM內螺紋柱塞閥，UJ44SM角式柱塞閥，UZ41SM柱塞閘閥，UJ41W/H柱塞截止閥，美標API柱塞閥，法蘭截止閥J41H-16C，J11H內螺紋截止閥，J44H角式截止閥
