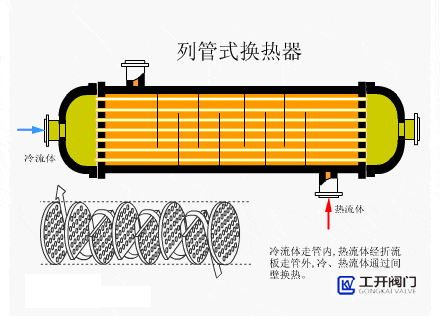

列管式換熱器工作原理動態圖
2025/2/25 9:17:45??????點擊：
?列管式換熱器應用于石油精煉中原油加熱、化工廠反應器冷卻，其核心結構組成?包括，
（1）殼體?：外部密閉容器，容納管束與流體
?（2）管束?：多根金屬管平行排列，形成傳熱面
?（3）管板?：固定管束兩端，分隔殼程與管程
?（4）封頭/管箱?：分配流體進入管束的腔室
?
列?管式換熱器工作原理：
（1）雙流體通道?
?管程流體?：從封頭進入，流經管內（如高溫蒸汽）
?殼程流體?：從殼體入口流入，包圍管束外壁流動（如冷水）
（2）熱量傳遞機制?
管壁作為傳熱界面，熱量通過?熱傳導?從高溫側傳遞到低溫側
殼程流體因流動產生?湍流?，強化對流換熱效率
?（3）流動方向設計?
?逆流?（最常見）：兩流體反向流動，溫差均勻，傳熱效率最高
?并流?：同方向流動，適用于特定溫控場景
（4）能量變化?
熱流體溫度降低，冷流體溫度升高
?（5）關鍵特性?
?高效緊湊?：多管設計大幅增加傳熱面積
?耐高壓?：管程可承受更高壓力（常用于蒸汽加熱）
?易維護?：管束可整體抽出清洗或更換
