1.范圍
本說明書包括了公稱通徑DN20mm、公稱壓力PN40法蘭端連接的手動操作的高溫閘閥。
2.用途
2.1本閥門在電力工業、石油煉制、石油化工、海洋石油、城市建設中的自來水工程和污水處理工程，化工等領域中應用較多，在管道上作啟閉裝置。
2.2閥門的材質的適用溫度
2.2.1閥體采用2520，即310S耐熱不銹鋼，具有很好的抗氧化性、耐腐蝕性。310S不銹鋼適于制作各種爐用構件、最高工作溫度1200 ℃，連續使用溫度1150 ℃。
3.結構

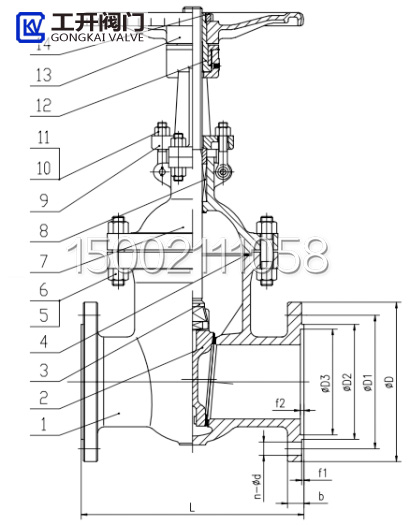

3.1高溫閘閥基本結構見圖
4.操作
手動閥門用手轉動手輪，使閥桿上升、下降，從而帶動閘板上、下運動，開啟、關閉閥門。
閥門上設有“開”“關”指示機構，順時針?lè)较蛐D(zhuǎn)，閘板下降，指針指向“關”位置，閥門關閉。逆時針?lè)较蛐D(zhuǎn)，閘板上升，指針指向“開”位置，閥門開啟。
5.保管、保養、安裝和使用
5.1閥門應存放在干燥，通風的室內，閥門通道兩端應堵塞。
5.2長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防密封面的損壞。
5.3安裝前應仔細核對閥門標志是否與使用要求相符。
5.4安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。
5.5安裝前、后管路內必須吹掃干凈，保證管路內無殘留物
5.6使用前，要做安全測試，讓高溫介質通過閥門測試1個小時后關閉，然后檢測閥門的螺栓和密封面是否有問題。
5.7管路試壓時，必須用加長桿手輪。關閉閥門且必須關閉到位(觀察指針位置)。手輪順時針?lè)较蛐D(zhuǎn)為關閉，逆時針?lè)较蛐D(zhuǎn)為開啟。
5.8閥門應定期排污吹掃，防止結焦。
5.9閥門應經常(10~15天)注油潤滑密封副及閥桿等運動副，減少開關扭矩及保護密封副。
6.可能發生的故障、原因及消除方法見表
|
可能發生故障 |
發生故障的原因 |
消除方法 |
|
填料滲漏 |
1.填料因使用過久或保存不妥而失效 |
1.更換填料 |
|
密封面間滲漏 |
1.密封面有污雜物附著 2.密封面損壞 |
1.將污雜物清除干凈 2.重新加工修整或更換 |
|
閥體與閥蓋連接處滲漏 |
1.連接螺栓緊固不均勻 2.法蘭密封面損壞 3.墊片破裂貨失效 |
1.均勻擰緊 2.重新修整 3.更換新墊片 |
7.保修
制造廠對閥門投入使用一年內負責保修，但不超過發貨期18個月。在保修期內，因產品質量原因均可免費修理或更換零件。
