日標法蘭球閥-Q41F-10K-日標不銹鋼球閥-日標球閥

更新：2022/7/13 10:36:55??????點擊：
  • 品牌：???上海工開閥門
  • 型號：???Q41F-10K
  • 在線訂購
產品介紹

Q41F-10K日標法蘭球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
Q41F-10K日標法蘭球閥工作原理是靠旋轉閥芯來使閥門暢通或關閉。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
二片式法蘭球閥有著自身獨有的優越性，如開關無摩擦，密封不易磨損，啟閉力矩小，這樣可以減小所配執行器的規格。日標球閥一般水平安裝廣泛適用于石油化工城市給排水要求嚴格的工況。
Q41F-10K日標法蘭球閥特點：
1、閥桿帶有防靜電設置，帶有防脫出裝置設計。
2、鋼球球槽上有泄壓孔設計。
3、采用ISO 5211直接安裝執行器平臺設計。

Q41F-10K日標法蘭球閥主要性能參數

Q41F-10K日標法蘭球閥
閥體材質： SCPH2/SCS13/SCS14/304/316
公稱通徑： 15A~350A
連接方式： 法蘭
驅動方式： 手動
適用溫度： -29℃~150℃
適用介質： 水、蒸汽、油等
結構長度： JIS B2002
檢測標準： JIS B2003
設計標準： JIS B2071|ASME B16.34
法蘭標準： JIS B2220

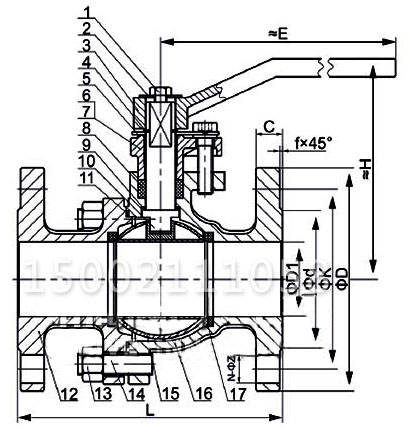

Q41F-10K日標法蘭球閥主要零部件材質

No. 零件名稱 材質 No. 零件名稱 材質
1 螺栓 SM35C 304
2 墊片 SS400 304 10 閥桿 304 304/316
3 手柄 SCPH2 11 密封墊 PTFE
4 擋圈 SUP6 304 12 閥蓋 SCPH2 SCS13/SCS14
5 限位塊 SS400 304 13 螺母 SM35C 304
6 螺釘 SM35C 304 14 螺柱 SM45C 304
7 填料壓蓋 SCPH2 SCS13 15 球體 304 304/316
8 填料 PTFE 16 閥體 SCPH2 SCS13/SCS14
9 止推墊 PTFE 17 閥座 PTFE

Q41F-10K日標法蘭球閥主要零外形及連接尺寸

NPS D1 d K D C f N-Z L H E
15A 15 51 70 95 12 1 4-15 108 79 125
20A 20 56 75 100 14 1 4-15 117 82 125
25A 25 67 90 125 14 1 4-19 127 102 155
32A 32 76 100 135 16 2 4-19 140 106 155
40A 38 81 105 140 16 2 4-19 165 128 240
50A 50 96 120 155 16 2 4-19 178 135 240
65A 65 116 140 175 18 2 4-19 190 145 280
80A 78 126 150 185 18 2 8-19 203 160 320
100A 98 151 175 210 18 2 8-19 229 180 320
125A 123 182 210 250 20 2 8-23 356 252 530
150A 148 212 240 280 22 2 8-23 394 285 630
200A 198 262 290 330 22 2 12-23 457 385 800
250A 248 324 355 400 24 2 12-25 533 485 渦輪
300A 298 368 400 445 24 3 16-25 610 545
350A 348 413 445 490 26 3 16-25 686 635

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.lingpaozheshop.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
