上海工開閥門KF941X-2.5C電動敞開式插板閥|敞開式盲板閥

KF941X-2.5C電動敞開式插板閥|敞開式盲板閥

更新：2025/3/21 10:01:42??????點擊：
  • 品牌：???上海工開閥門
  • 型號：???KF941X-2.5C、KF941X-1C
  • 在線訂購
產品介紹

    KF941X-2.5C電動敞開式插板閥|敞開式盲板閥是敞開式設計結構，閥體采用框架式結構，宓封副部位采用不銹鋼與橡膠密封，密封可靠，壽命長，重量輕。敞開式插板閥密封圈裝在閥板上，便于更換密封膠圈更換。電動裝置維護檢查、更換、閥門的局部維護均在外部，不影響閥門正常運行。閥門的運動過程、開關狀態直觀性好，啟閉后檢查完成狀態極為方便，具有封閉式不可替代的優勢。敞開式插板閥配有多種驅動方式可供選擇，液動、電動可實現計算機程序控制。

    上海工開閥門生產的KF941X-2.5C電動敞開式插板閥|敞開式盲板閥是用于高爐除塵及冷卻系統煤氣進、出口管線上，作為煤氣介質的可靠隔斷裝置?。此外，它還可以用于煤氣加壓站等其他管線上?。增加了水冷機構的冶金閥門，耐溫可達450℃，尤其適用干法除塵系統。

    本閥地面可配置防爆型控制柜，實行現場控制和遠距離與PLC系統連接控制，設置距離10米以上。

    KF941X電動敞開式插板閥工作原理：KF941X電動敞開式插板閥是采用彈簧夾緊機構，同步性好，通過夾緊驅動裝 置動作，將扭矩直接作用在主動閥桿上，使其旋轉，并通過傳 動結構機構同時使4-6根閥桿做同步旋轉（口徑小為4根，口徑 大為6根)，閥桿上的螺紋副帶動浮動座向壓縮波紋管方向移動 ，使門板密封圈與兩面閥體密封圈脫離。再啟動行走驅動裝置 將門板進行水平移動，使門板的盲圈和通圈相對閥體管路位置 發生更換，夾緊驅動裝置再次動作，使浮動座向左閥體密封圈 移動，將門板橡膠密封圈夾緊，從而完成閥門的開關動作。門板是由盲板和通圈組成。當夾緊機構松開后，門板旋轉變換位 置即可實現閥門開關。壓緊傳動機構采用齒圈、齒輪、梯形螺紋、絲桿副同步雙向壓緊。左、右旋梯形螺紋絲桿同步壓緊的優點是；起動力矩小，螺紋副自鎖性好，閥門密封可靠、板移動采用銷齒傳動機構，不易積灰，滿足了粉塵多、潤滑條件差、工作環境惡劣的場合使用。

產品技術特點

一、結構優勢

1. 敞開式設計：外部維護（密封膠圈更換、電動裝置檢修）不影響運行

2. 運動狀態直觀：啟閉過程可視化，狀態檢查便捷

二、傳動與密封技術

1. 浮動閥板技術：多閥桿同步旋轉（4-6 根，口徑適配）

2. 壓緊機構：齒圈 + 齒輪 + 梯形螺紋絲桿副（雙向同步壓緊，自鎖性好）

3. 行走機構：銷齒傳動（抗粉塵、免頻繁潤滑）

三、控制與安全配置

1. 防爆型控制柜（可選）：支持本地 / 遠程（PLC 系統）控制（10 米以上距離）

2. 密封性能：橡膠密封圈 + 閥體雙密封面，零泄漏保障

四、應用行業（適用工況為粉塵多、潤滑條件差、惡劣環境）

1. 鋼鐵冶金：高爐煤氣、除塵系統

2. 化工 / 石化：粉料輸送、腐蝕性介質管道

3. 環保 / 電力：煙氣處理、灰渣管路

3. 建材：水泥、礦石輸送系統

   KF941X-2.5C電動敞開式插板閥|敞開式盲板閥性能參數：

     公稱通徑 DN300~2000
      公稱壓力MPa 0.05MPa 0.1 MPa 0.15 MPa 0.25 MPa
      密封試驗壓力MPa 0.055 MPa 0.11 MPa 0.165 MPa 0.275 MPa
      強度試驗壓力MPa 0.075 MPa 0.15 MPa 0.225 MPa 0.375 MPa
      密封材料 NBR橡膠 硅橡膠 氟橡膠 硬密封
      適用溫度 -20-100℃ -20-200℃ -20-300℃ -20-450℃
      適用介質 空氣、煤氣、含塵煤氣      及有毒、有害、易燃氣體
      電源電壓 380V.AC 50HZ
       驅動方式 手動、電動、氣動、電動推桿、電液動推桿

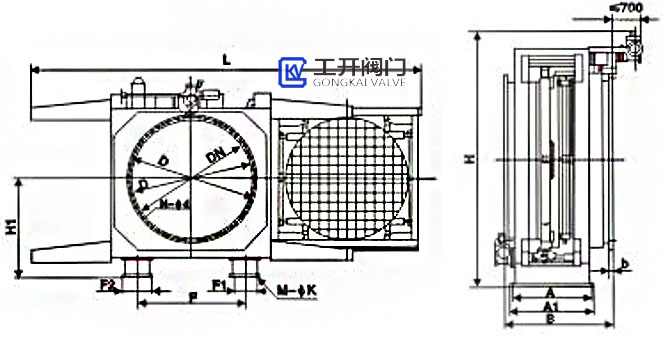

KF941X-2.5C電動敞開式插板閥|敞開式盲板閥外形尺寸和結構圖

DN D D1 Β b n-Φd Η H1 L F Μ-ΦΚ 功率(KW)
走板 夾板
400 540 495 600 18 16-22 1300 350 2210 500 4-23 1.1 1.5
450 595 550 600 18 16-22 1520 400 2400 500 4-23 1.1 1.5
500 645 600 600 18 20-22 1600 450 2540 500 4-23 1.1 1.5
600 755 705 800 24 20-26 1750 500 2720 900 8-23 1.1 1.5
700 860 810 800 24 24-26 1884 720 2815 950 8-23 1.1 1.5
800 975 920 800 24 24-30 1970 800 3115 1045 8-23 1.5 2.2
900 1075 1020 800 24 24-30 2086 880 3640 1250 8-23 2.2 2.2
1000 1175 1120 800 24 28-30 2250 960 3940 1250 8-23 2.2 2.2
1200 1375 1320 1200 26 32-30 2837 1165 5930 1060 8-33 1.1 1.5
1400 1575 1520 1200 26 36-30 3057 1285 6530 1400 8-33 1.1 1.5
1600 1790 1730 1200 32 40-30 3257 1385 7130 1560 8-33 1.5 2.2
1800 1990 1930 1400 32 44-30 3400 1428 7730 1750 8-33 2.2 2.2
2000 2190 2130 1400 32 48-30 4010 1850 8400 1800 8- 33 2.2 2.2
2200 2405 2340 1600 32 52-30 4110 1950 9050 1900 8-33 2.2 2.2
2400 2605 2540 1600 32 56-33 4365 2050 9600 2360 8-33 2.2 2.2
2600 2805 2740 1800 34 60-33 4375 2150 8567 2460 8-36 2.2 2.2
2800 2960 3030 1800 36 64-36 4554 2280 8925 2532 8-36 2.2 2.2

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
    感謝訪問我司網站http://www.lingpaozheshop.cn，如你對該產品還有任何疑問可致電我們，上海工開閥門將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
