J19H壓力表針型閥-壓力表三通針型閥-壓力表儀表閥
更新：2023/12/13 15:26:55??????點擊：
- 品牌：???上海工開閥門
- 型號：???J19H/W
產品介紹
J19H壓力表針型閥，是針型閥與壓力表配合使用，用于較小流量且較高壓力的氣體或者液體介質的密封。
J19H壓力表針型閥性能規范
| 工作壓力 | ≤6000PSI |
| 使用溫度 | -29℃～+200℃ |
| 規格尺寸 | ￠6～￠25 |
| 連接形式 | 接管對焊連接、卡套式 |
| 結構特征 | 直角式、錐面密封,活動閥瓣 |
| 適用介質 | 水、油、氣等腐蝕性與非腐蝕性介質 |
| 序號 NO. | 零件名稱 Part name | 材質 Material |
| 1 | 排氣手輪Exhaust Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE RTFE |
| 6 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
| 8 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 9 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |

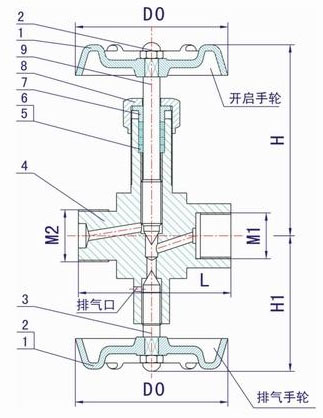

J19H壓力表針型閥外形結構尺寸
| 型號 ITEM NO. | 公稱通徑 DN | M1 | M2 | L | H | H1 | D0 |
| J19W/H-1 | DN5 | G1/2 | M20X1.5 | 70 | 93 | 68 | ?63 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.lingpaozheshop.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
