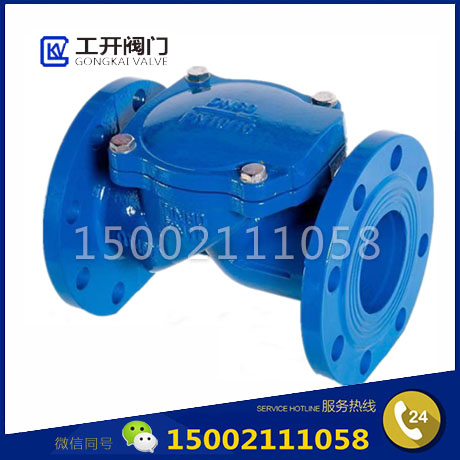

橡膠瓣止回閥主要適用于臥式安裝的給排水系統,可安裝于水泵出水口處,以防止倒流及水錘對泵損害。
H44X(SFCV)系列橡膠瓣止回閥還可安裝在蓄水池進出水管的旁通管上,以防止池水倒流至給水系統中。
產品特點:HC44X橡膠瓣止回閥的封圈采用傾斜設計,關閉時間短,可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成,耐沖刷,密封性能好,HC44X橡膠瓣止回閥結構簡單、保養、維修、運輸均很方便。
HC44X橡膠瓣止回閥的性能參數
| 口徑 | DN40-DN600 | ||
| 公稱壓力 | 1.0Mpa | 1.6Mpa | |
| 殼體試驗壓力 | 1.5Mpa | 2.4Mpa | |
| 密封試驗壓力 | 1.1Mpa | 1.76Mpa | |
| 介質溫度 | ≤80℃ | ||
| 適用介質 | 清水、油品 | ||
| 閥體 、閥蓋 | 球墨鑄鐵 | ||
| 彈簧 | 不銹鋼 | ||
| 閥瓣 | 橡膠組合件 | ||

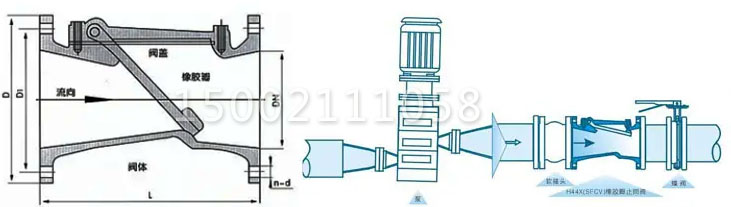

HC44X橡膠瓣止回閥的主要零外形及連接尺寸
| 公稱通徑 | L | H |
| 40 | 165 | 165 |
| 50 | 203 | 165 |
| 65 | 216 | 185 |
| 80 | 241 | 200 |
| 100 | 292 | 220 |
| 125 | 330 | 280 |
| 150 | 356 | 285 |
| 200 | 495 | 340 |
| 250 | 622 | 395 |
| 300 | 698 | 445 |
| 350 | 787 | 505 |
| 400 | 914 | 565 |
| 450 | 978 | 615 |
| 500 | 978 | 670 |
| 600 | 1295 | 780 |
