氣動盲板閥F643X|煙氣管道氣動扇形盲板閥|扇型翻板閥
更新：2025/3/25 10:38:46??????點擊：
- 品牌：???上海工開閥門
- 型號：???F643X-2.5C
產品介紹
氣動盲板閥F643X|煙氣管道氣動扇形盲板閥|扇型翻板閥是一款采用氣動驅動的管道截斷設備，主要用于可靠切斷氣體介質（如煤氣、煙氣等）的流動，適用于冶金、化工、環保等行業的管路系統?。
組成部分：左閥體、右閥體、絲桿副、扇形閥板、密封圈、杠桿、氣缸。
構成方式：通過三根絲桿將左閥體、右閥體、扇形盲板連成一體，三個絲桿中，上面一根絲桿裝有盲板。與底座和支撐柱構成一個剛性結構體。
驅動方式：設有三個氣缸：夾緊氣缸、松開氣缸、翻板氣缸。夾緊氣缸和松開氣缸通過杠桿副和絲桿螺旋副驅動左右閥體完成松開和夾緊動作。翻板氣缸驅動閥板完成開關動作。?絲桿螺母夾緊機構?：具備自鎖功能，動作迅速且可靠性高?
密封性：密封部位采用不銹鋼和硅膠圈，密封性能可靠。硅橡膠密封圈設在閥板上，方便更換。
特色：本閥可單臺遠距離控制，也可以多臺聯網遠距離控制。非正常情況下，還可以利用閥門本身裝置手動操作。
盲板閥廣泛應用于工礦企業、市政、環保等行業的氣體介質管路系統中，尤其適用于有害、有毒、易燃?xì)怏w的切斷。其結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠等特點，使其在這些場景中表現出色?。
上海工開閥門生產的盲板閥有手動盲板閥 F43X、F43CX、 F43AX、 F43BX，電動盲板閥 F9T43X、 F9L43X 、氣動盲板閥 F643X 、液動盲板閥 F743X 、電液動盲板閥 F243X。
工作原理： 氣動盲板閥通過氣動組件驅動閥體分離、閥板旋轉及再夾緊的聯動動作，結合高剛性結構與自鎖密封設計，實現管道介質的高效安全截斷?。
氣動盲板閥F643X|煙氣管道氣動扇形盲板閥|扇型翻板閥性能參數：
| 公稱壓力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
| 密封試驗壓力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
| 強度試驗壓力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
| 適用溫度℃ | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | |
| ＜120 | ＜250 | ＜300 | ||
| 適用介質 | 煤氣等有毒、有害、易燃?xì)怏w | |||
| 采用標準 | 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準 | |||
| 主要零部件材料 | 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠 | |||

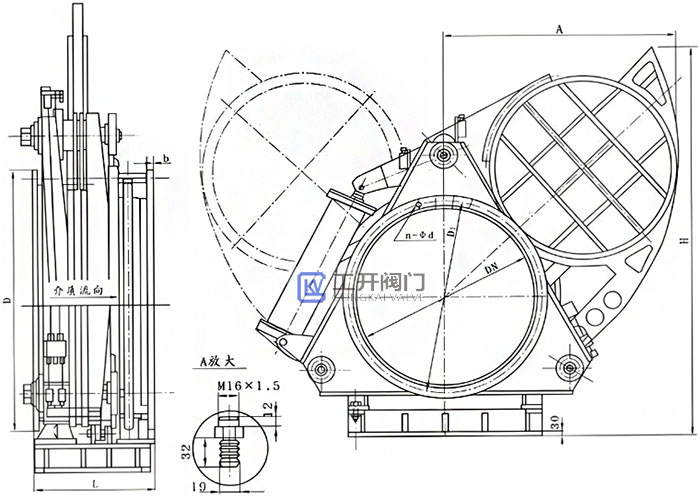

氣動盲板閥F643X|煙氣管道氣動扇形盲板閥|扇型翻板閥外形尺寸和結構圖
| DN | D | D1 | b | n-φd | L | A | H |
| 300 | 440 | 395 | 16 | 12-φ22 | 450 | 480 | 720 |
| 350 | 490 | 445 | 16 | 12-φ22 | 450 | 520 | 810 |
| 400 | 540 | 495 | 16 | 16-φ22 | 450 | 600 | 920 |
| 450 | 595 | 550 | 20 | 16-φ22 | 500 | 658 | 995 |
| 500 | 645 | 600 | 20 | 20-φ22 | 500 | 712 | 1102 |
| 600 | 755 | 705 | 20 | 20-φ26 | 600 | 920 | 1500 |
| 700 | 860 | 810 | 20 | 24-φ26 | 600 | 970 | 1600 |
| 800 | 975 | 920 | 22 | 24-φ30 | 800 | 1100 | 1850 |
| 900 | 1075 | 1020 | 22 | 24-φ30 | 800 | 1200 | 1980 |
| 1000 | 1175 | 1120 | 22 | 28-φ30 | 800 | 1320 | 2200 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.lingpaozheshop.cn，如你對該產品還有任何疑問可致電我們，上海工開閥門將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
