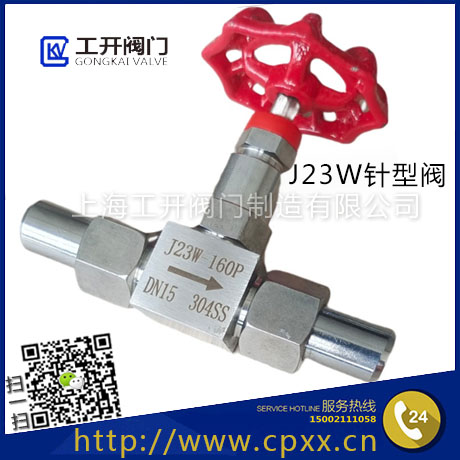

J23W針型閥-不銹鋼針型截止閥-外螺紋焊接針型閥
更新：2023/11/1 10:40:04??????點擊：
- 品牌：???上海工開閥門
- 型號：???J23W-160P、J23W-320P
產品介紹
J23W針型截止閥也叫外螺紋針型閥,外螺紋針形閥,外螺紋截止閥，外螺紋焊接針型閥，連接方式采用焊接式,跟閥體連接采用外螺紋活接式，是針型閥最常用的一種儀表閥。
J23W針型閥安裝時兩邊的焊接短管焊接在管道上，然后可以擰動針閥.上面的活接頭，進行安裝和拆裝，方便簡單，經濟實用，維護容易，一般針型閥的壓力可以達到各種壓力要求，作用主要用于流體管道中啟閉截止，切斷，開啟，改變介質流向的功能。

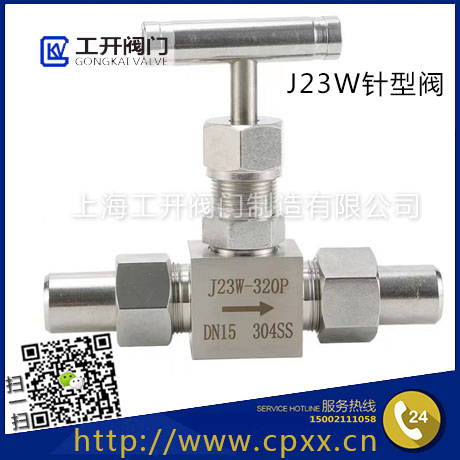

J23W針型閥外螺紋焊接截止閥工作原理:當順時針旋轉手輪時，通過螺紋旋轉閥桿，使針閥閥芯慢慢壓向閥座端面，使之壓緊密封，達到關閉功能，當逆時針轉動手輪時，閥芯慢慢遠離閥座，達到開啟目的。我公司生產的J23W針型閥有3種體型可選擇，如圖。

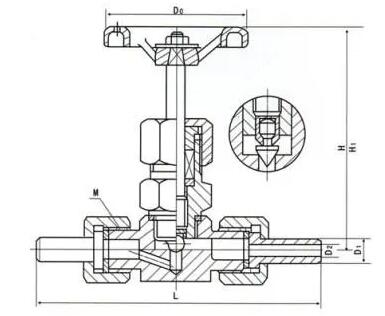

J23W針型截止閥外形結構尺寸
|
公稱直徑 DN（mm） |
尺寸 Dimension |
重量 Weight |
||||||
|---|---|---|---|---|---|---|---|---|
| Do | D1 | D2 | L | H1 | H2 | M | ||
| 6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
| 10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
| 15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
| 20 | 110 | 28 | 18 | 220 | 156 | 166 | 30×2 | 3.5 |
| 25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.lingpaozheshop.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
