ZDLP電動調節閥_流量比例單座調節閥

更新：2024/11/6 10:35:52??????點擊：
  • 品牌：???上海工開閥門
  • 型號：???ZDLP-16C、ZDLP-16P
  • 在線訂購
產品介紹

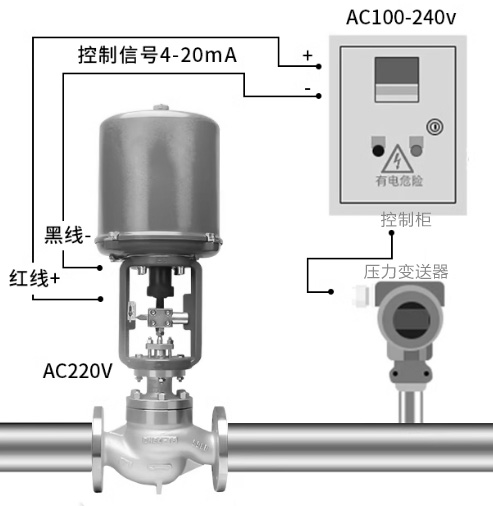

    ZDLP電動調節閥_流量比例單座調節閥是由由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示?？芍苯咏邮芄I(yè)控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。

    ZDLP電動流量調節閥閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點，廣泛用于化工、石油、輕工、電站、冶金等要求流量大、泄漏量小的工業自控系統中。

  ZDLP電動流量調節閥工作原理：執行器接受來自調節儀表的開關信號，輸出軸帶動閥芯控制被調介質的流量。電動執行器支架與調節閥閥蓋用螺母連接，執 行器輸出軸用夾塊與調節閥的閥芯、閥桿連成一整體， 其作用方式有電開式和電關式二種。電開式閥的初始位置為關閉，通電后打開閥門；電關式閥的初始位置為開啟，通電后關閉閥門。三通閥，因閥內開啟與關閉同時存在，故無電開、電關之分。但因說明初始位置是水平管道為開啟，還是垂直管道為開啟。

ZDLP電動調節閥技術參數

公稱通徑DN（mm） 25 32 40 50 65 80 100 125 150 200
閥座直徑dn（mm） 26 32 40 50 65 80 100 125 150 200
公稱壓力PN（Mpa） PN1.6、4.0、6.4MPa
閥芯型式 單座柱塞型閥芯
壓蓋型式 螺栓壓緊式
閥體材料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上閥蓋 標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
流量特性 等百分比特性和線性特性
額定流量系數Kv 8 13 22 32 50 80 120 200 280 450
額定行程L（mm） 16 25 40 60
配用執行機構型號 381LSA  /381-20 381LSA  /381-30 381LSA  /381-50 381LSA  /381-65
允許壓差（Mpa） 3.0 2.0 1.8 1.05 1.16 0.67 0.47 0.39 0.26 0.16
型號 381LSA-08 381LSA-20 381  LSA -30 381  LSA -50 381  LSA -65 381  LSA -99 381  LSA -160
隔爆型號 381-08 381-20 381-30 381-50 381-65 381-99 381-160
輸出力推（N） 800 2000 3000 5000 6500 10000 16000
大行程L（mm） 30 60 100
工作速度（mm/S） 4.2 2.1 3.5 1.7 2.8 2.0 1.0
主要技術參數 電源電壓：220V/50Hz 輸入信號：4-20mA或1-5V·DC 輸出信號：4-20mA·DC
防護等級：相當IP55 隔爆標志：ExdⅡBT4 手操功能：手柄
環境溫度：-25～+70℃ 環境濕度：≤95%
項目 技術指標
基本誤差% ±2.5
回差% ≤2.0
死  區% ≤1.0
始終點偏差% 電開   始點 ±2.5
  終點 ±2.5
電關   始點 ±2.5
  終點 ±2.5
額定行程偏差% ≤2.5
泄  露 量l/h 0.1%×閥額定容量
可調范圍R 30:1

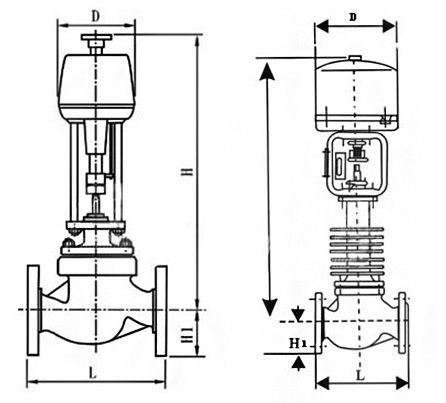

ZDLP電動調節閥結構尺寸

ZDLP電動調節閥結構尺寸圖

公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200
L PN16/40 181 184 220 222 254 276 298 352 410 451 600
PN64 206 210 251 251 286 311 337 394 457 508 650
D 225 225 225 225 225 255 255 255 310 310 310
R 177 177 177 177 177 177 177 177 226 226 226
H1 PN16/40 128 128 152 152 160 205 205 208 273 330 364
PN64 140 140 160 160 180 210 210 220 290 340 370
H3 PN16/40 144 144 172 172 180 232 232 235 300 357 391
PN64 156 156 180 180 200 237 237 247 317 367 397
H2 373 373 495 495 495 700 700 700 725 725 725
H4 459 459 459 459 459 520 520 520 570 570 570
H5 PN16/40 53 58 68 73 80 90 98 108 123 140 168
PN64 63 68 75 83 88 100 105 125 148 170 203

  ZDLP電動調節閥應用案例：

電動調節閥ZDLP-16C-DN50_高溫蒸汽導熱油調節閥

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.lingpaozheshop.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
